предохранителя Приборы защищаемой цепи Сила тока,А

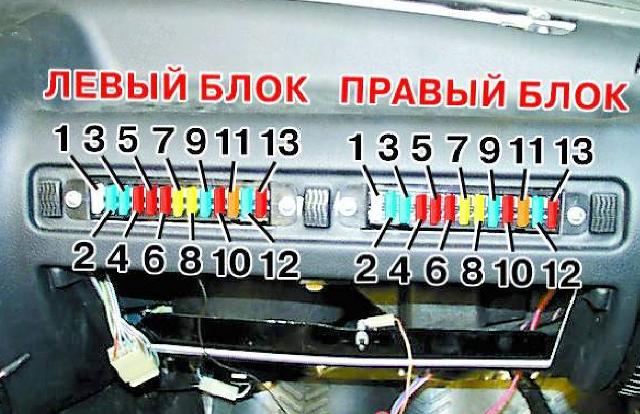

Левый блок
1 Резерв 25
2 Правая фара (дальний свет) 15
3 Левая фара (дальний свет), контрольная лампа
включения дальнего света фар 15
4 Правая фара (ближний свет), электрокорректор 10
5 Левая фара (ближний свет) 10
6 Реле электровентилятора (двигатель ЗМЗ-4062), реле
обогрева сидений, реле контрольной лампы 10
стояночного тормоза, жиклеры омывателей стекол
7 Резерв 20
8 Прикуриватель, звуковые сигналы, реле сигналов 20
9 Задние противотуманные фонари 15
10 Радиоприемник 10
11 Блок системы управления двигателем 5
12 Лампа освещения вещевого ящика, плафон освещения
салона, подкапотная лампа 15
13 Стеклоочиститель, реле омывателей фар 10
Правый блок
1 Передние противотуманные фары, задние
противотуманные фонари 25
2 Отопитель, обогрев заднего стекла, реле обогрева
заднего стекла, дополнительный отопитель 15
3 Фонари заднего хода, приборы, датчик спидометра 15
4 Лампа стоп сигнала, розетка переносной лампы 10
5 Контрольная лампа аварийной сигнализации 10
6 Левая фара (габаритный свет), реле противотуманных
фар, контрольная лампа габаритных огней 10
7 Обогрев заднего стекла, плафоны, фара-искатель 20
8 Резерв 20
9 Электрический бензонасос (двигатель ЗМЗ-4062) 15
10 Блок системы управления двигателем (двигатель
ЗМЗ-4062) или блок ЭПХХ (двигатели ЗМЗ-402, ЗМЗ-4021) 10
11 Указатели поворота, повторители, прерыватель,
контрольная лампа указателей поворота 5
12 Обогрев сидений 15
13 Правая фара (габаритный свет), реле очистителя фар,
лампа освещения багажного отделения, лампы
освещения номерного знака, лампы освещения 10
приборов, лампа освещения прикуривателя,
фонарь медицинского знака
Цвет корпуса предохранителя
5 А Оранжевый
10 А Красный
15 А Голубой
20 А Желтый
