Номер предохранителя	Номинальный ток, А	Цепи, защищаемые предохранителями
1	15	Противотуманные фары
2	15	Указатели поворота (в режиме аварийной сигнализации)
3	25	Звуковой сигнал. Прикуриватель. Лампа освещения карты. Плафон освещения салона. Лампа подсветки зеркала пассажира. Лампа освещения нижней части салона
4	15	Лампа стоп-сигнала. Лампа освещения багажного отделения
5	—	Резервный
6	5	Правая фара (габаритный свет). Правый задний фонарь (габаритный свет)
7	5	Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)
8	10	Правая фара (дальний свет). Контрольная лампа включения дальнего света фар
9	10	Левая фара (дальний свет)
10	10	Правая фара (ближний свет)
11	10	Левая фара (ближний свет)
12	15	Лампы освещения комбинации приборов. Лампы света заднего хода. Блок бортовой системы контроля
13	15	Топливный электронасос
14	15	Лампы освещения приборов. Лампы освещения номерного знака. Лампа освещения вещевого ящика. Подкапотная лампа
15	15	Электродвигатель очистителя ветрового стекла. Указатели поворота (в режиме указания поворота)
16	30	Элемент обогрева заднего стекла
17	30	Электродвигатель вентилятора отопителя. Электродвигатель вентилятора кондиционера
18	25	Электродвигатель привода люка на крыше
19	10	Система централизованной блокировки замков дверей. Электродвигатель привода наружных зеркал заднего вида
20	30	Элементы обогрева передних сидений
21	25	Задний прикуриватель
22	80	Подогреватель дизельных двигателей
А	10	Резервный
В*	15	Запоминающее устройство электропривода регулировки положения передних сидений
Е*	30	Электродвигатели стеклоподъемников
F	30	Прицепное устройство
I	—	Запасные предохранители

* Автоматические выключатели, размыкающие цепь при перегрузке и замыкающие ее через короткий промежуток времени.

Дополнительный блок реле под панелью приборов

Расположение реле и блоков управления на автомобиле: а – расположение реле и блоков управления на панели приборов; б – расположение блоков управления в салоне автомобиля; в – расположение блока управления в багажном отделении

1 – коммутатор зажигания (возможное положение 2 – дополнительный блок реле 3 – блок управления системой круиз-контроля

4 – реле указателей поворота 5 – блок диагностирования 6 – блок управления кондиционером 7 – высотный датчик;

8 – блок управления системой впрыска топлива KE-Jetronic 9 – блок управления передних сидений с электро регулировкой

10 – блок управления ABS . 11 – аккумулятор (для автомобилей с кондиционером) 12 – реле топливного насоса двигателя

13 – блок управления лампами в задних фонарях

Блок предохранителей и реле расположен в задней части отсека двигателя на правой или левой стороне водоотводящего кожуха (в зависимости от модели). Для замены предохранителей необходимо снять крышку блока, отстегнув зажимы. Расположение предохранителей, защищаемые ими цепи, а также номинальный ток предохранителя указаны на внутренней стороне крышки блока.

Пластмассовые корпуса предохранителей имеют различный цвет, соответствующий номинальному току.

Часть реле расположена в блоке предохранителей, а другая – в отдельном дополнительном блоке реле в салоне с левой стороны под панелью приборов. Для проверки исправности реле следует несколько раз включить и выключить соответствующую систему. Если при этом не будут слышны характерные щелчки, значит реле неисправно и подлежит замене. Заменяемое реле просто вытаскивают из гнезда.

Расположение реле в монтажном блоке
N реле	Наименование	Каталожный номер
I	Реле включения противотуманных фар	431 951 253 A
II	Реле включения вентилятора системы охлаждения	431 951 253 D
III	Реле принудительного холостого хода на автомобиле:	443 919 096 C (443 919 096 E)*
	– с 5-цилиндровыми двигателями с впрыском топлива	443 919 096 C (443 919 096 E)*
	– с 5-цилиндровыми карбюраторными двигателями с механической КП	443 919 096 A
	– с 5-цилиндровыми карбюраторными двигателями с автоматической КП	443 919 096
	– с 4-цилиндровыми карбюраторными двигателями с указателем включенной передачи и эконометром	811 919 096 A
	Реле указателя включенной передачи и эконометра на автомобиле:
	– дизельном	171 919 092 A
	• с турбокомпрессорным дизелем	171 919 092 C
	• с 4-цилиндровым дизелем или турбокомпрессорным дизелем	171 919 091*
IV	Реле включения очистителя фар	413 955 535
V	Реле разгрузки контакта «Х» переключателя наружного освещения	171 937 503 A
VI	Реле управления и включения вакуумного клапана кондиционера	431 951 253 D
VII	Реле включения звукового сигнала	431 951 253 A
VIII	Реле автоматической трансмиссии (на автомобилях с механической КП между клеммами «36» и «38» установлена перемычка)	431 951 253 A
IX	Реле-прерыватель очистителя ветрового стекла	431 955 531
X	Реле включения топливного электронасоса:
	– реле включения топливного электронасоса на автомобилях с 5-цилиндровыми двигателями с ограничителем частоты вращения	443 907 385**
	– реле включения топливного насоса на автомобилях с 4- или 5-цилиндровыми двигателями без ограничителя частоты вращения	443 906 059**
	Реле включения подогрева впускного трубопровода**	443 951 253
	Реле включения подогревателя***	171 911 261 C
XI	Реле включения электромагнитной муфты кондиционера****	431 951 253 A
* На варианте для США
** На автомобилях с двигателем с впрыском топлива
*** На автомобилях с карбюраторными двигателями
**** На дизельных автомобилях

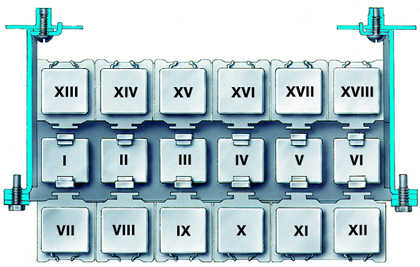

Блок реле
N реле	Наименование	Каталожный номер
I	Реле контрольной лампы износа тормозных колодок	431 951 253 A
II	Реле включения обогрева сидений	431 951 253 A
III	Импульсное реле	813 906 064
III	Дополнительное пусковое реле системы автоматического приведения автомобиля в рабочее состояние	431 951 253 A
IV	Замедляющее реле	433 919 577
IV	Реле включения и выключения обогрева заднего стекла системы автоматического приведения автомобиля в рабочее состояние	431 951 253 A
V	Реле контрольной лампы аварийного давления масла на автомобиле:
	– с 4-цилиндровыми бензиновыми двигателями	433 919 082
	– с 5-цилиндровыми бензиновыми двигателями	433 919 082
	– с 5-цилиндровыми дизелями	433 919 082 A
	Реле контрольной лампы незастегнутых ремней безопасности	443 919 469
VI	Реле включения звукового сигнализатора незастегнутых ремней безопасности	857 919 439
	Реле включения противотуманных фар	431 951 253 F*
	Реле включения наружного освещения при движении в дневное время	431 951 253 D*
	Реле включения противоугонной сигнализации	437 927 827
VII	Реле максимального напряжения	437 927 825**
VIII	Реле с выдержкой времени	431 951 253 B
IX	Предохранительное реле кондиционера	431 951 253 B
X	Реле включения электродвигателя вентилятора системы охлаждения	431 951 253 B
XI	Реле включения электродвигателя вентилятора системы охлаждения	431 951 254 B***
XI – XII	Электронный блок управления электродвигателем вентилятора системы охлаждения	443 907 393
XIII	Резервное
XIV	Реле включения очистителя заднего стекла	171 955 529
XV	Реле охлаждения форсунок	431 951 253 A
XVI	Реле включения ближнего света фар	431 951 253 C*
	Реле включения указателей поворота	431 951 253 A****
	Электронный блок управления	055 906 086
XVII	Реле включения дальнего света фар	431 951 253 A*
	Реле включения звукового сигнала повышенной мощности	431 951 253 A
	Реле обогащения горючей смеси	431 951 253 C
XVIII	Реле зажигания	431 951 253 A*
XVIII	Реле датчика кондиционера кислорода	431 951 253 A
* Вариант для Швеции
** На автомобилях с АБС
*** На автомобилях с турбокомпрессорным дизелем
**** На такси
